Как самому сделать манипулятор в газель

Рациональное решение для оптимизации погрузочно-разгрузочных работ обеспечит не только комфорт, но и значительное время. Определите необходимые материалы: стальной профиль для основы, качественный гидравлический механизм, лебедка и крепежные элементы. Сборка рабочих узлов должна производиться с особой тщательной проработкой деталей, чтобы обеспечить максимальную надежность конструкции.

Обращайте внимание на проектирование платформы. Установите ее на раму автомобиля, учитывая угол подъема и вынос. Убедитесь в правильной симметрии при монтаже элементов, чтобы не допустить перекоса при работе. Для повышения устойчивости не забудьте об усилении ножек устройства, которые будут фиксировать его во время использования.

Гидравлическая система требует детального изучения. Подбор насоса и цилиндров – ключевой момент. Для высоты подъема до 2 метров подойдут стандартные решения, а при больших значениях стоит обратить внимание на профессиональное оборудование. Установите селективные клапаны для повышения безопасности и контроля.

Финальная стадия включает проверку работы устройства. Дайте ему несколько тестовых нагрузок, чтобы выявить возможные недостатки. Регулярное техническое обслуживание и замена расходников обеспечат долгую эксплуатацию конструкции. Принимая во внимание все вышеизложенные аспекты, удастся достичь нужной функциональности и надежности вашего проекта.

Выбор материалов для изготовления манипулятора

Оптимальным вариантом для конструкции служат стальные трубы диаметром 40-60 мм. Этот материал обеспечивает необходимую прочность и надежность. Сварка элементов из угольной стали дает возможность создать крепкие соединения. Для более легких частей рассмотрите алюминиевые сплавы, которые снижают общий вес сборки без потери жесткости.

Подъемные механизмы требуют использования высококачественных сталей, таких как 1.4401 (нержавеющая) благодаря их коррозионной стойкости и долговечности. Для шарниров примените бронзу или закаленную сталь, что повысит износостойкость и срок службы.

Для вспомогательных узлов и крепежа подойдут болты и гайки из нержавеющей стали, что предотвратит ржавление и потери прочности при длительной эксплуатации. Не забудьте про подшипники – их выбор также критичен. Используйте радиальные или сферические модели с высокой несущей способностью.

Обратите внимание на использование пластиковых или резинокомпозитных деталей в местах, где требуется демпфирование или уменьшение трения. Это увеличит срок службы механизма и снизит уровень шума.

Для покрытия используйте порошковые или жидкие краски, которые защищают от внешних воздействий. Порошковые составы обеспечивают равномерное и долговечное покрытие. При выборе покрасочного материала учитывайте его стойкость к химическим веществам и механическим повреждениям.

Важным аспектом является также доступность и стоимость выбранных материалов. Убедитесь, что все компоненты можно легко найти на местном рынке или заказать в интернет-магазине.

Инструменты, необходимые для сборки устройства

Для успешной сборки механизма потребуются следующие инструменты:

• Электродрель – для сверления отверстий и крепления элементов конструкции.
• Болгарка – подходит для резки металлических деталей и обработки краев.
• Ключи и рожковые гнездовые ключи – незаменимы при затягивании гаек и винтов.
• Плоскогубцы – для гибки и удерживания мелких деталей.
• Отвертки – крестовые и плоские для работы с крепежом.
• Уровень – поддерживает точность сборки и выравнивание элементов.
• Слесарные тиски – помогают надежно зафиксировать детали при работе.
• Ножовка по металлу – для разделки металлических заготовок.
• Штангенциркуль или линейка – обеспечивает точные замеры.
• Клещи для резки проволоки – удобны при использовании проводов и кабелей.

Помимо этого, рекомендуется использовать средства индивидуальной защиты: перчатки, очки и защитную маску. Это обеспечит безопасность в процессе создания механизма.

Этапы проектирования конструкции

Для создания эффективной и надежной системы необходим четкий план. Начните с разработки предварительных эскизов. Определите основные функциональные требования, которые будут влиять на конструкцию. Эскизы должны показывать расположение всех узлов, включая механические части и предполагаемые точки крепления.

После этого следует выполнить расчеты нагрузки и определить характеристики всех элементов. Это помогает избежать перегрузок и избытка материалов в конструкции. Используйте программное обеспечение, например, CAD-системы, для точного моделирования деталей и сборок. Это позволит заранее выявить возможные проблемные участки.

Следующий шаг – выбор механизмов привода и управления. Исходя из расчётов, определите необходимую мощность и тип привода (гидравлический, электрический или механический). Постарайтесь рассмотреть различные варианты для достижения оптимального соотношения между стоимостью и производительностью.

После определения всех технических характеристик создайте подробный чертеж, включающий размеры, типы соединений и используемые материалы. Это основной документ, который будет использоваться на следующем этапе – сборке.

После завершения проектирования следует подготовить документы, учитывающие все параметры, чтобы обеспечить удачную реализацию проекта.

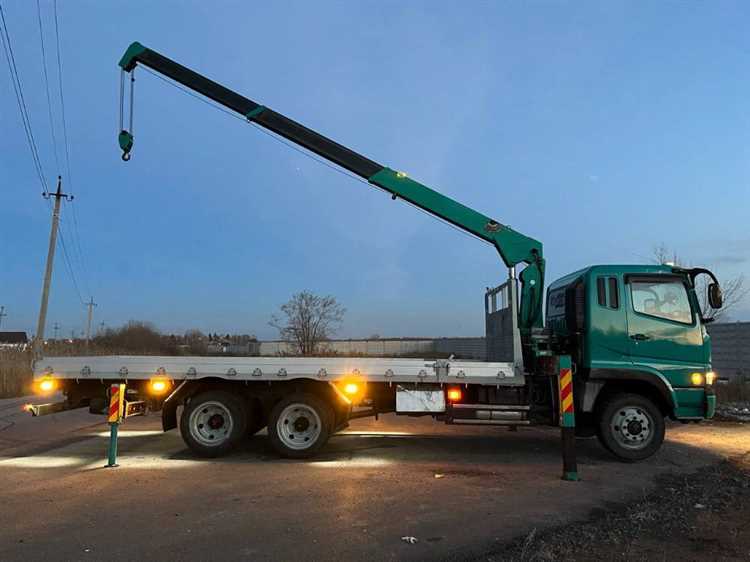

Сборка каркаса манипулятора: пошаговая инструкция

Приготовьте следующие компоненты: металлические профили необходимых размеров, уголки, крепежные элементы и сварочное оборудование. Процесс начинается с разработки чертежа, который отображает все размеры и положения деталей.

Соберите нижнюю раму. Используя угольники и профиль, сварите основу. Убедитесь в прямых углах и прочности соединений. Следующий этап – установка вертикальных стоек. Обрежьте профили до нужной высоты и зафиксируйте их к угловым элементам нижней рамы. Это обеспечит устойчивость конструкции.

После монтажа стоек, создайте верхнюю балку. Она должна быть такой же прочной, как и нижняя. Сварите ее из профилей, затем прикрепите к верхним концам стоек. Проверьте горизонтальность балки, используя уровень. При необходимости подкорректируйте детали.

Установите дополнительные ребра жесткости вдоль конструкции. Это потребует приваривания небольших профилей по диагонали между стойками и перекрытиями. Данная мера укрепит каркас и предотвратит его деформацию под нагрузкой.

На завершающем этапе проверьте все соединения. Очистите швы от шлак и ржавчины, если они имеются. Заделайте острые места, чтобы избежать травм. После завершения сборки каркас можно обработать антикоррозийным составом для защиты от внешних факторов.

Установка гидравлической системы

Оптимальная работа системы зависит от правильной установки всех компонентов. Необходимые элементы включают насос, цилиндры, шланги и соединительные детали. Следуйте представленным шагам:

1. Подбор насоса. Выберите модель, соответствующую нагрузке, которую будет поднимать устройство. Оптимальным вариантом станет насос с давлением от 150 до 200 бар.
2. Установка насоса. Закрепите насос на каркас, сделайте надежные крепления. Убедитесь в отсутствии вибраций во время работы.
3. Монтаж цилиндров. Установите цилиндры в определенных местах, обеспечивая возможность свободного движения и поворота. Зафиксируйте их в соответствии с проектом.
4. Соединение шлангов. Установите гидравлические шланги, следите за их длиной и качеством. Избегайте изгибов и перекрутов, которые могут вызвать утечку.
5. Проверка системы. После завершения установки запустите систему и наблюдайте за работой. Обратите внимание на наличие утечек и звуковых сигналов.

Регулярный осмотр и обслуживание гидравлической системы поможет избежать серьезных поломок. Следите за состоянием масла и при необходимости меняйте его, обеспечивая долговечность работы устройства.

Электрика и управление: что нужно знать

Знание электрических систем и принципов управления–это основа для полноценного функционирования конструкции. Важно учесть следующие аспекты:

• Выбор мотора: Оптимально использовать электродвигатели с достаточной мощностью для выполнения задач. Обратите внимание на крутящий момент и скорость вращения.
• Система управления: Использование ПЛК (программируемых логических контроллеров) или простых переключателей на пульте управления обеспечит надежную работу механизмов. Выбор за вами в зависимости от сложности и требований проекта.
• Электропроводка: Подбор провода, соответствующего току и напряжению, гарантирует безопасность и долговечность. Используйте многожильную проводку для гибкости и удобства монтажа.

Следует помнить о порядке подключения электрооборудования:

1. Сначала установите основное электроснабжение, обеспечив защиту от перегрузок и коротких замыканий.
2. Подключите контроллеры к двигателям, соблюдая полярность.
3. Настройте программное обеспечение для управления движениями в зависимости от задач.

К качества изоляции коннекторов и проводов добавьте защитные кожухи от внешних факторов, чтобы предотвратить электролиза и коррозии. Не забывайте о реле и автоматах, чтобы обеспечить безопасное отключение в случае перегрузок.

Тестируйте систему. Проведя начальные испытания, убедитесь в исправности всех узлов перед полным запуском. Изучите возможные режимы работы и реакции на команды для дальнейшей оптимизации управления.

Тестирование работоспособности: советы и рекомендации

Первым шагом в проверке функционирования считается оценка механизмов на наличие утечек. Пройдитесь по всем соединениям гидравлической системы с помощью мыльного раствора, который выявит неполадки.

Произведите последовательный запуск всех функций конструкции. Начните с поднятия и опускания элемента, обращая внимание на плавность работы. Если возникают заедания, проверьте смазку шарниров и состояние подшипников.

Используйте грузы для имитации реальных условий эксплуатации. Замерите максимальную грузоподъемность, сохраняя безопасность. Убедитесь, что конструкция выдерживает заявленные нагрузки без деформаций.

Обратите внимание на электрическую часть. Проверьте соединения проводки, а также работу управляющих элементов. Всегда тестируйте управление на малых нагрузках, чтобы избежать внезапных поломок.

Рекомендуется записывать результаты тестирования. Включите графики загруженности, время реакции элементов и наблюдения по каждому тесту. Это поможет выявить отклонения и даст возможность своевременно внести коррективы.

Не забывайте о частоте профилактических мероприятий. Регулярное обслуживание продлит срок службы и улучшит работоспособность конструкции. Обновляйте смазочные материалы, проверяйте напряжение в электрических цепях и осматривайте геометрию деталей.

Настройка для работы с различными грузами

Для оптимизации работы с грузами различных размеров и форм потребуется адаптация устройства под каждый конкретный случай. Разные грузы требуют изменения длины стрелы, угла наклона и силы хватки. Важно учитывать вес и габариты материалов, которые будут перемещаться.

При работе с тяжелыми грузами понадобится усиление конструкции. Убедитесь, что используемые детали могут выдерживать заявленные нагрузки. Для этого можно применить более прочные сплавы стали или усиленные конструкции подъемных механизмов. Если нужно будет поднимать большие объемы, стоит оснастить систему дополнительными блоками или лебедками.

Регулируемые элементы, такие как телескопическая стрела, позволят эффективно адаптироваться под конкретные задачи. Используйте механизм для изменения длины стрелы в зависимости от высоты подъемника. Это не только увеличит возможные маневры, но и повысит безопасность при работе с высокими груза.

Запомните основные параметры, которые влияют на работы: максимальный угол наклона стрелы, подъемная способность и расположение центра тяжести груза. Также стоит продумать систему крепления для различных форм грузов, чтобы избежать их смещения во время подъема.

Система управления должна позволять легко переключаться между различными режимами работы. Включите в нее функцию настройки под конкретный груз, это упростит операцию и повысит безопасность. Автоматика может помочь в программировании повторяющихся циклов работы и обеспечения стабильности операций.

Наконец, проведите эксперименты с разными грузами. Измените длину стрелы, настройте систему управления и оцените взаимодействие всех элементов. Понимание особенностей работы с конкретными грузами увеличит эффективность вашего устройства и сделает рабочий процесс более безопасным.

Уход и обслуживание: ключевые аспекты

Регулярный контроль всех составляющих конструкции способствует prolongation срока эксплуатации. Важно учитывать следующие рекомендации:

1. Осмотр гидравлической системы: Проверяйте уровень жидкости и следите за состоянием шлангов. Необходимо заменять жидкости по мере загрязнения.

2. Проверка соединений: Регулярно осматривайте сварочные швы, крепления и болты; они должны быть в надлежащем состоянии. Уделите внимание технике затяжки болтов.

3. Чистка механизмов: Удалите загрязнения и пыль с рабочих поверхностей и подвижных частей. Используйте подходящие моющие средства и инструменты.

4. Смазывание: Применяйте смазочные материалы для всех подвижных соединений, чтобы избежать износа. Следуйте рекомендациям производителей по выбору смазочных средств.

5. Проверка электрической системы: Осмотрите все электропроводки, контакты и переключатели. Обратите внимание на наличие коррозии или повреждений.

6. Тестирование системы: Проведите функциональное тестирование с различными грузами после каждого обслуживания. Это позволит выявить возможные неисправности на раннем этапе.

Соблюдение данных рекомендаций не только улучшит функциональность конструкции, но и продлит срок ее службы. Регулярный контроль станет залогом надежности и безопасности при эксплуатации оборудования.

Распространенные ошибки при создании и их предотвращение

Точный расчет грузоподъемности – ключевой момент. Часто недооценивают вес поднимаемых предметов, что может привести к поломке конструкции или повреждению автомобиля. Используйте таблицы с характеристиками элементов, чтобы избежать перегрузки.

Некорректная сборка узлов приводит к серьезным проблемам. Убедитесь, что все соединения тщательно проверены и закреплены. Проводите визуальный осмотр на каждом этапе сборки. Для этого подойдет следующий порядок действий:

• Проверка всех соединений на прочность.
• Использование качественных крепежных элементов.
• Установка каркасов под правильным углом.

Недостаточная герметизация гидравлической системы вызывает утечки и сбои в работе. Делайте тесты системы на герметичность перед окончательной сборкой:

1. Заполните систему жидкостью.
2. Проверьте все соединения на наличие утечек.
3. Протестируйте под давлением.

Ошибки в электрической схеме могут привести к неработоспособности механизмов. Чтобы избежать проблем, следуйте этим рекомендациям:

• Соблюдайте цветовую кодировку проводов.
• Используйте соответствующие предохранители.
• Проверяйте подключение на каждом этапе.

Неизучение особенностей поведения устройства с различными грузами – частая ошибка. Экспериментируйте с различными типами и весами товаров на тестовом этапе. Это поможет избежать проблем в дальнейшем.

Неправильный уход за компонентами может привести к быстрому износу. Разработайте план регулярного обслуживания и строго его придерживайтесь. Обратите внимание на:

• Проверку уровня гидравлики.
• Смазку подвижных частей.
• Обновление изношенных деталей.

Итак, устранение типичных недочетов возможно при тщательной подготовке и следовании указаниям на всех этапах производства.
