Описание разобранного сенсора кислорода
При разборе устройства для измерения концентрации кислорода в выхлопных газах можно выделить несколько ключевых компонентов.
- Электроды: Обычно два электрода, анод и катод, выполнены из платины или другого благородного металла. Они отвечают за электрохимические реакции, преобразующие уровень кислорода в электрический сигнал.
- Сенсорная мембрана: Полупроницаемый слой, позволяющий проникновение кислорода, при этом защищающий внутренние элементы от загрязнений и коррозии.
- Терморезистивный элемент: Поддерживает оптимальную температуру работы, что влияет на точность показаний. Обычно это керамическая или металлокерамическая конструкция.
- Изолятор: Может быть как из керамики, так и из полимеров, он предотвращает короткие замыкания между электродами.
Внутреннее устройство часто включает в себя электрические соединения, которые обеспечивают передачу сигнала на блок управления. Разборка осложняется использованием различных клеевых соединений и герметиков, поэтому следует быть осторожным, чтобы не повредить компоненты.
- При работе с прибором рекомендуется использовать предохранительные очки и перчатки.
- Для разборки стоит применять специальные инструменты, чтобы минимизировать риск повреждения.
- Запоминайте последовательность сборки и разборки, это поможет при последующей работе с прибором.
Отметим, что обслуживание и настройка таких устройств требуют глубоких знаний в области электроники и химических реакций. Необходимость калибровки должна быть учтена при любом вмешательстве, чтобы обеспечить достоверные результаты измерений.
Электрические характеристики многофункционального сенсора
Электрические параметры таких устройств имеют решающее значение для их функционирования. Основные характеристики включают в себя пределы рабочего напряжения, ток потребления и импеданс.
Напряжение питания большинства сенсоров колеблется в диапазоне от 5 до 14 В. Стоит учитывать, что использование напряжения за пределами рекомендованных значений может привести к повреждению элемента.
Ток потребления варьируется в зависимости от режима работы. Обычно, среднее значение составляет около 50 мА, однако необходимо помнить о пиковых значениях, которые могут достигать 100 мА в процессе активного анализа. Это важно для правильного выбора блока питания.
Согласно спецификациям, сенсор часто демонстрирует линейную зависимость выходного сигнала от изменяющегося уровня анализируемого компонента, что позволяет с высокой точностью определять концентрацию. Аналоговые выходы обычно имеют диапазон от 0.1 до 4.5 В для линейных сигналов.
При выборе компонентов для подключения также важен коэффициент усиления, который у различных моделей может варьироваться от 1 до 10. Правильно выбранное значение помогает достичь необходимой чувствительности и стабильности работы системы.
Чтобы обеспечить надежную работу в различных условиях, необходимо учитывать температурные ограничения. Обычный диапазон температуры варьируется от -40 до +125 градусов Цельсия, поэтому важно избегать условий, выходящих за эти пределы.
Эти электрические параметры призваны обеспечить оптимальную работу устройства, а также минимизировать риски при его использовании в различных приложениях. Регулярный контроль и внимательное изучение характеристик помогут гарантировать долговечность и надежность оборудования.

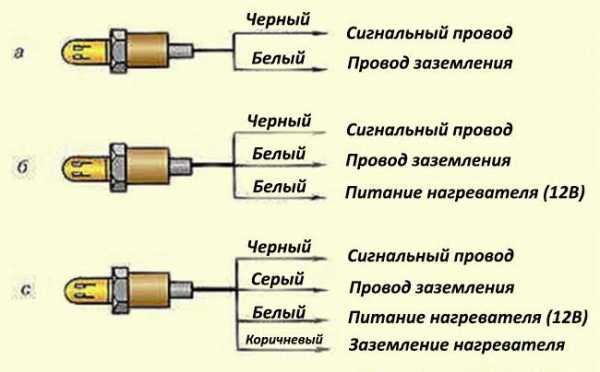

Определение пинов и их назначения
| Пин | Название | Функция |
|---|---|---|
| 1 | VCC | Питание устройства. Обычно требуется напряжение от 5 до 12 В. |
| 2 | GND | Заземление. Обеспечивает стабильную работу устройства. |
| 3 | Signal | Аналоговый выход, который передает данные о концентрации газов. |
| 4 | Heater | Контакт для подключения обогревателя, который поддерживает оптимальную температуру сенсора. |
| 5 | Calibration | Пин для калибровки устройства, позволяющий настроить чувствительность. |
При установке важно соблюдать правильную распиновку для обеспечения корректной работы устройства. Неправильное подключение может привести к сбоям в измерениях или повреждению сенсора.
Рекомендуется проверять документацию производителя для уточнения параметров подключения, так как они могут различаться у разных моделей. Следуя рекомендациям, можно избежать многих потенциальных ошибок в процессе эксплуатации.
Схема подключения к микроконтроллеру
- Выбор интерфейса: Определите, какой тип соединения будет использоваться. Для большинства ситуаций подойдут аналоговые или цифровые интерфейсы. Например, при работе с аналоговым сигналом можно использовать вход, поддерживающий АЦП.
- Аналоговый выход следует подключить к одному из входов АЦП (например, A0).
При соблюдении этих рекомендаций вы обеспечите надёжное подключение и корректное функционирование системы. Проверьте схему перед окончательной реализацией, чтобы предотвратить возможные неисправности.
Частые ошибки при подключении устройства
При установке устройства для измерения концентрации кислорода возможны различные неточности, которые могут привести к неправильным показаниям или полной неработоспособности. Вот основные из них:
Игнорирование температурных режимов. Некоторые устройства требуют работы в определенных диапазонах температур. Проверьте спецификацию, чтобы избежать некорректной работы при низких или высоких температурах.
Нехватка качественного заземления. Отсутствие должного заземления может привести к влиянию электрических шумов и сбоям в работе. Убедитесь, что система заземлена правильно.
Плохая герметизация. Влага и загрязнения могут негативно повлиять на точность измерений. Позаботьтесь о надежной защите от внешней среды.
Несоответствие характеристик. Убедитесь, что ваш прибор совместим с используемыми контроллерами и другими компонентами системы. Неверные параметры могут вызвать сбои.
Неправильная калибровка. Первоначальная настройка устройства требует точной калибровки. Обязательно следуйте инструкциям производителя, чтобы избежать ошибок в показаниях.
Неучет времени работы. Продолжительная эксплуатация без периодического обслуживания может ухудшить точность. Обратите внимание на рекомендации по техническому обслуживанию.
Правильное подключение и настройка устройства уменьшает вероятность проблем и обеспечивает надежные результаты в ваших измерениях. Постарайтесь избегать указанных ошибок для достижения оптимальных показателей работы системы.
Настройка ПО для работы с сенсором
Для начала важно установить необходимое программное обеспечение (ПО), совместимое с вашим устройством. Проверьте официальный сайт производителя на наличие драйверов и утилит, которые помогут в настройке оборудования.
После установки ПО подключите устройство к компьютеру через USB или другой используемый интерфейс. Вам может понадобиться специальный кабель, уточните это в инструкции.
Откройте ПО и убедитесь, что ваше устройство распознано. В случае проблем с подключением проверьте драйверы и попробуйте сменить порт или кабель.
Важно настроить параметры работы сенсора. Зайдите в раздел настройки и откорректируйте такие значения, как время отклика и диапазон измерений. Эти параметры зависят от специфики вашего проекта и используемого оборудования.
Обозначьте единицы измерения, если такое предусмотрено в настройках. В большинстве случаев это может быть процентное содержание, милливольты или другие значения, актуальные для ваших исследований.
Советуем вам просмотреть доступную документацию и примеры кода. Это даст четкое представление о том, как взаимодействовать с устройством через ПО. Часто производители предоставляют образцы, что значительно упрощает процесс разработки.
Тестируйте параметры в различных условиях. Это необходимо для понимания возможностей сенсора. Сравните результаты с контрольными значениями для корректировки настройки. Не пренебрегайте созданием резервных копий ваших конфигураций, это поможет избежать потери данных.
При осуществлении сбора данных следите за частотой. Установите оптимальный интервал для получения точных и актуальных значений. Постоянный мониторинг поможет избежать сбоев в работе системы.
Имеет смысл проводить периодическую калибровку. Это обеспечит высокую точность измерений. Чаще всего требуется проводить процедуру калибровки не реже одного раза в месяц, однако в зависимости от условий эксплуатации значения могут варьироваться.
Не забывайте об обновлениях ПО. Производители регулярно публикуют новые версии, которые могут содержать важные исправления и улучшения.
Калибровка кислородного сенсора
Корректная настройка сенсора необходима для обеспечения точности его показаний. Процесс включает в себя несколько ключевых этапов, каждый из которых играет свою роль.
Существует два основных метода калибровки: с использованием нулевой и полноразмерной точки. Первый вариант заключается в помещении устройства в среду с низким содержанием кислорода, что позволяет зафиксировать значение нуля. Второй этап включает в себя предоставление сенсору доступа к атмосферному воздуху для определения максимального значения. Обе точки должны быть заданы с высокой точностью.
Прежде чем начать процесс, важно удостовериться в работоспособности устройства. Проверьте, нет ли механических повреждений или загрязнений на элементов конструкции. Также желательно использовать чистящие средства, подходящие для материалов сенсора.
Рекомендуется вести калибровку в стабилизированной температурной среде. Параметры окружающей среды могут существенно повлиять на точность. Для наилучших результатов обратите внимание на влажность и давление.
В некоторых случаях стоит применять специальные газовые смеси для калибровки. Такие смеси помогают добиться большей точности, особенно в лабораторных условиях. Если такой возможности нет, можно использовать атмосферный воздух как стандарт.
Время, затраченное на калибровку, также не следует игнорировать. Для большинства устройств рекомендуется проводить процедуру не реже одного раза в полгода, однако в зависимости от условий эксплуатации, этот интервал может изменяться.
Завершив калибровку, обязательно протестируйте устройство, используя эталонные показатели, чтобы убедиться в правильности настроек. Регулярное соблюдение рекомендаций по калибровке гарантирует надежную работу и продлевает срок службы сенсора.
Тестирование и диагностика после подключения
Далее следует выполнить калибровку. Многие устройства требуют предварительной настройки для точного измерения. Проводите калибровку в контролируемых условиях, используя стандартные газы с известной концентрацией. Это позволит гарантировать правильность показаний и стабильность работы во время эксплуатации.
Необходимо также протестировать выходные сигналы. Используйте осциллограф для анализа их формы и величины. Это позволяет выявить возможные несовпадения с заявленными характеристиками. Отклонения могут свидетельствовать о неисправностях в самом устройстве или в механизмах обработки данных.
Проверьте соединения и целостность проводов. Ненадежные контакты могут привести к неправильным показаниям или полной остановке работы системы. Осмотрите соединения на наличие коррозии, повреждений или механических дефектов.
Следующий этап – диагностика с помощью специализированного программного обеспечения, если такое предусмотрено. Программы позволяют получить подробную информацию о функционировании креплений и анализировать данные, полученные от устройства. Это может помочь в своевременном выявлении возможных неисправностей.
Заключительным шагом является тестирование при различных условиях работы. Используйте различные концентрации и температуры для проверки чувствительности и реакции. Сравните результаты с эталонными показателями. Это позволит убедиться в долговечности и надежности работы под различными условиями.
